冷焊之谜：载具遮挡的"温度陷阱"

案例背景

某产品需双面贴片回流焊。产线反馈在进行第二面回流焊时，有两个1206封装的片式电容焊接异常——焊料灰暗、不光亮、呈颗粒状，疑似冷焊。但其他位置的焊点润湿良好、光亮、平滑。

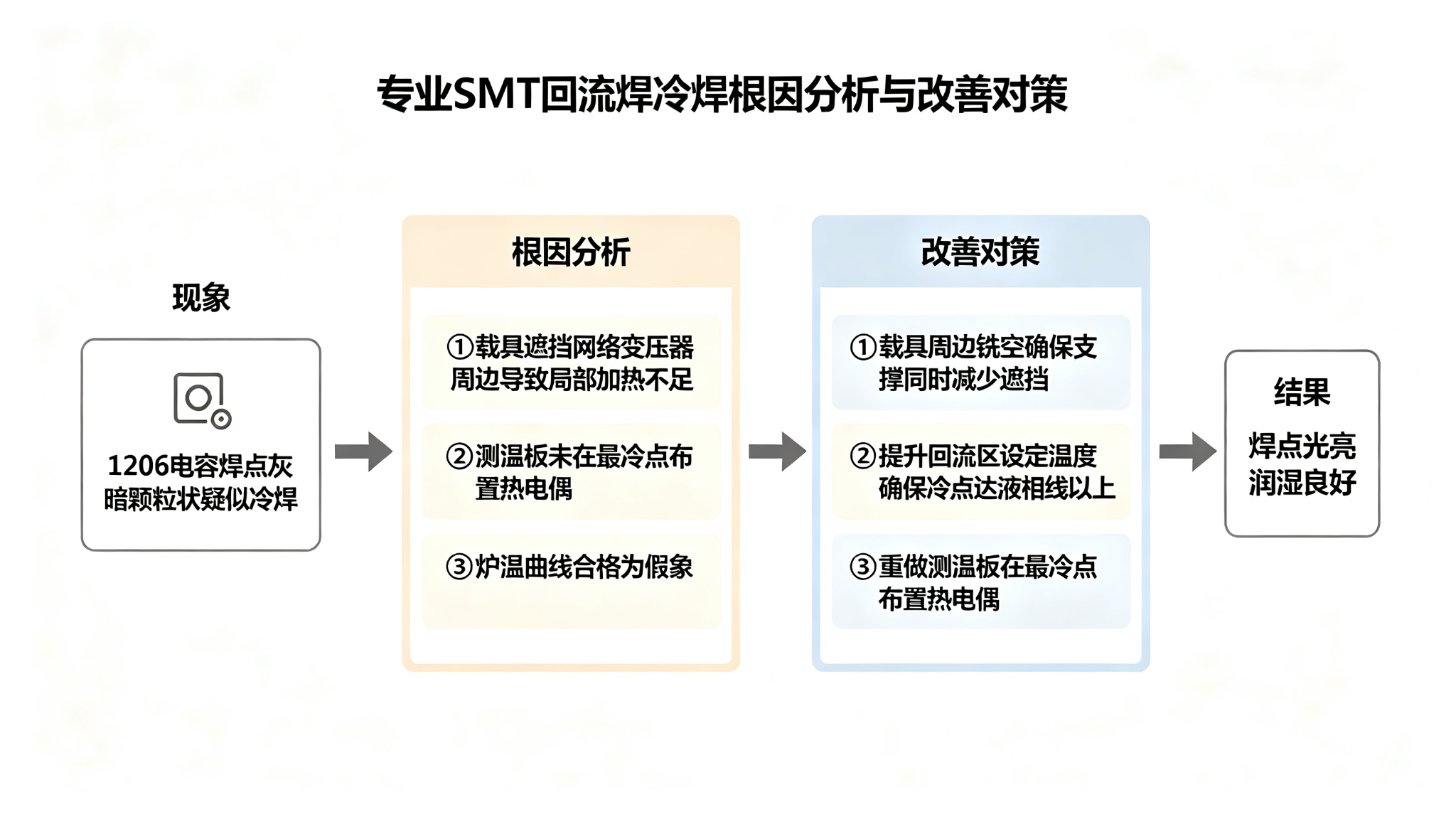

根因分析

检查该线体当天测试的炉温曲线，各测温点的峰值温度和回流时间都符合工艺要求。问题出在哪里？

关键线索在于回流焊载具。B面回流焊时需使用载具托举底面的网络变压器（较高较重的器件）。载具将网络变压器周边遮挡得严严实实，而其他位置处于镂空状态。1206电容位置的反面正是网络变压器——载具遮挡导致下温区热风无法对该区域充分加热。

更关键的是，测温板上该片式电容区域并未布置热电偶，所以炉温曲线"均合格"是假象——测温点没有覆盖到真正的最冷点。

改善对策

1. 更改回流焊载具，确保对器件本体有良好支撑的同时，周边区域尽量铣空

1. 重新调节炉温，提升回流焊接区设定温度，确保冷焊区域实测温度达到焊料液相线以上

2. 重新制作测温板，在最冷点布置热电偶




核心启示

冷焊的本质是"焊接温度不足"，但根因可能隐藏在载具设计、测温板制作等环节。测温板选点必须覆盖使用载具时的真正最冷点，否则测出的炉温曲线"好看"不过是掩耳盗铃。
