焊后残留不是难题，是选错方法了——三类污染物一次洗净

PCBA焊后残留——松香裹着焊脚，锡珠散落在元件间隙，油污附着在板面——必须清理，但传统方法各有各的坎。

• 酒精擦，大面积松香擦不干净，干了还留白膜。

• 洗板水泡，VOCs排放在环保红线边上，废液处置一吨几百块。

• 水基超声波，离子洗得干净，但MEMS一类的敏感器件扛不住空化效应。

三条路，一个矛盾：洗得干净的，不环保或不安全；安全的，又洗不干净。

那有没有一种方式——不滴水、不用溶剂、不伤板的方式，还能把焊后残留一次清掉？

答案不在"更狠的溶剂"里，在一个完全不同的物理原理上。

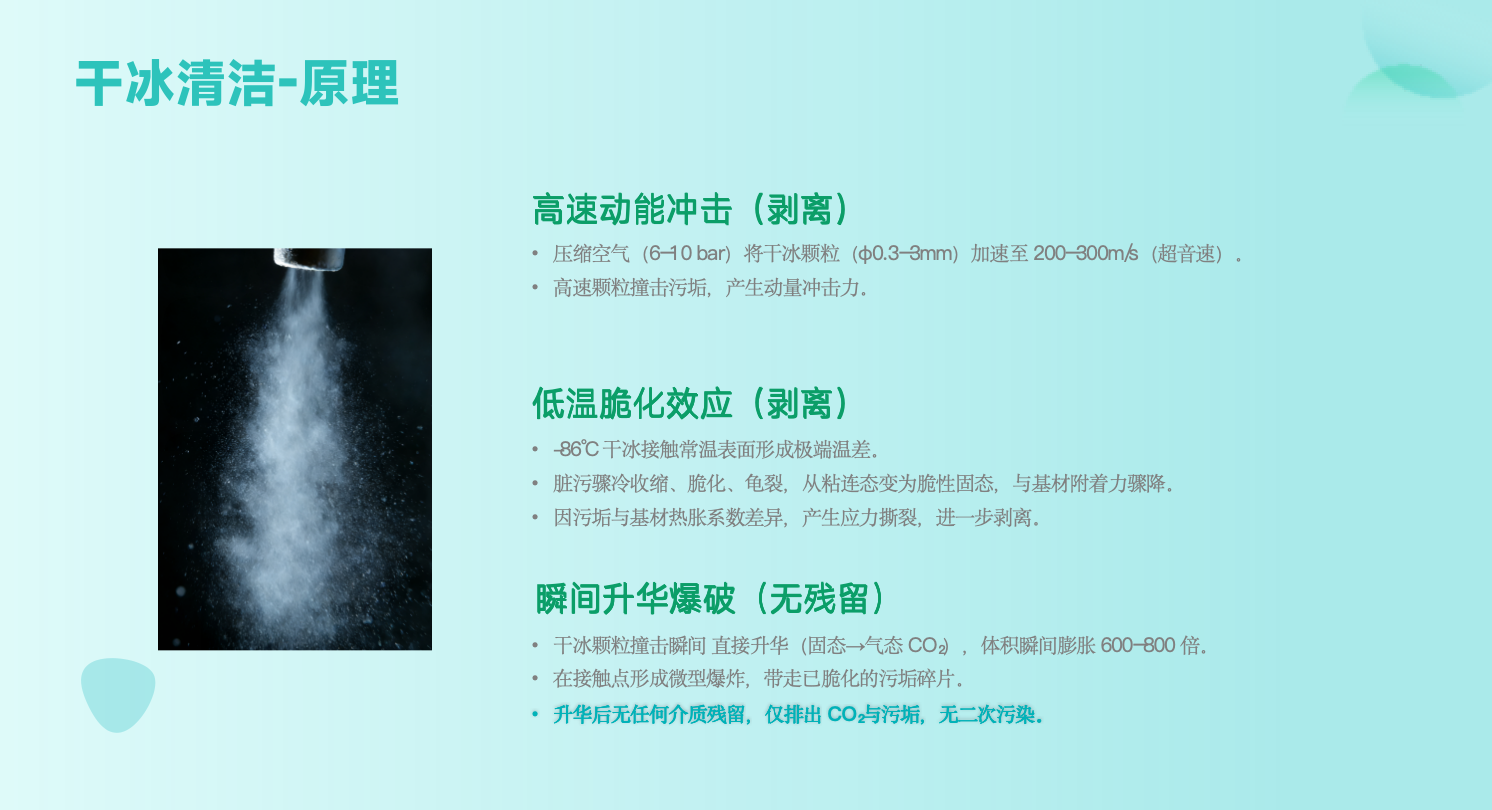

就三个字——打、冻、炸。

打——-78.5°C的干冰颗粒超音速撞击污染层，污秽层破裂松动。

冻——温差让污秽层变脆开裂，自动"脱皮"。

炸——干冰撞击后瞬间升华，体积膨胀约800倍，从缝隙里把碎裂的污染物掀飞。

三重效应叠加，松香、锡珠、油污都能剥离。干冰硬度低于PCB基材，在正确参数下不损伤基材和器件。升华后变成二氧化碳气体——无废水、无溶剂、无废液，洗完直接进下道工序。

一句话：干冰清洗是"低温剥洋葱"，不是"砂纸打磨"。

微可宁（VC Plasma）某汽车电子行业客户的PCBA板，生产工艺用到了波峰焊+手焊+选择焊，导致焊后污染物大面积残留：松香助焊剂残留+锡珠锡渣+大面积油污，客户要求干法清洗过程中的防静电要求≤100V。

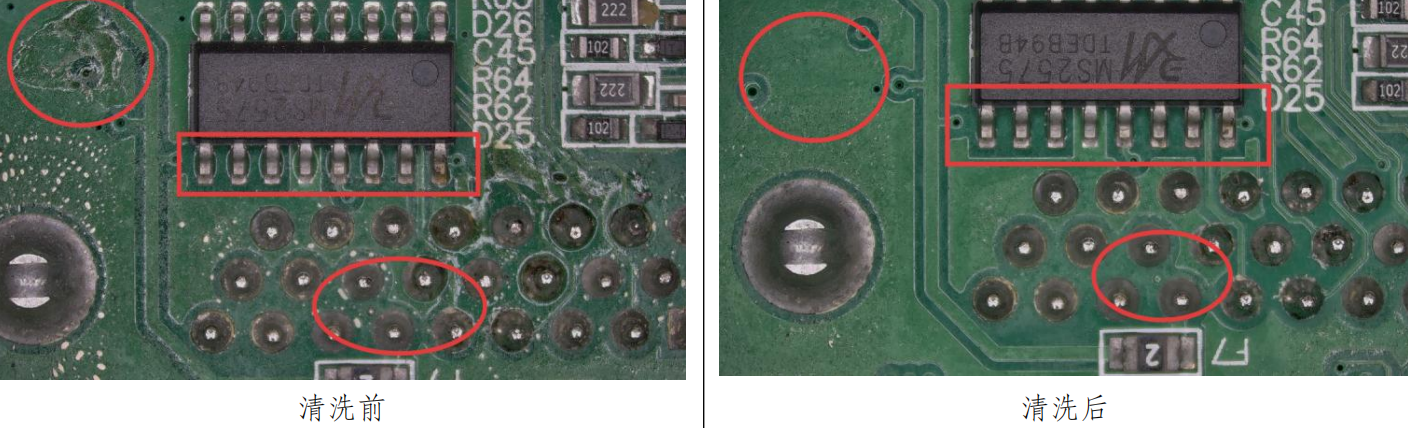

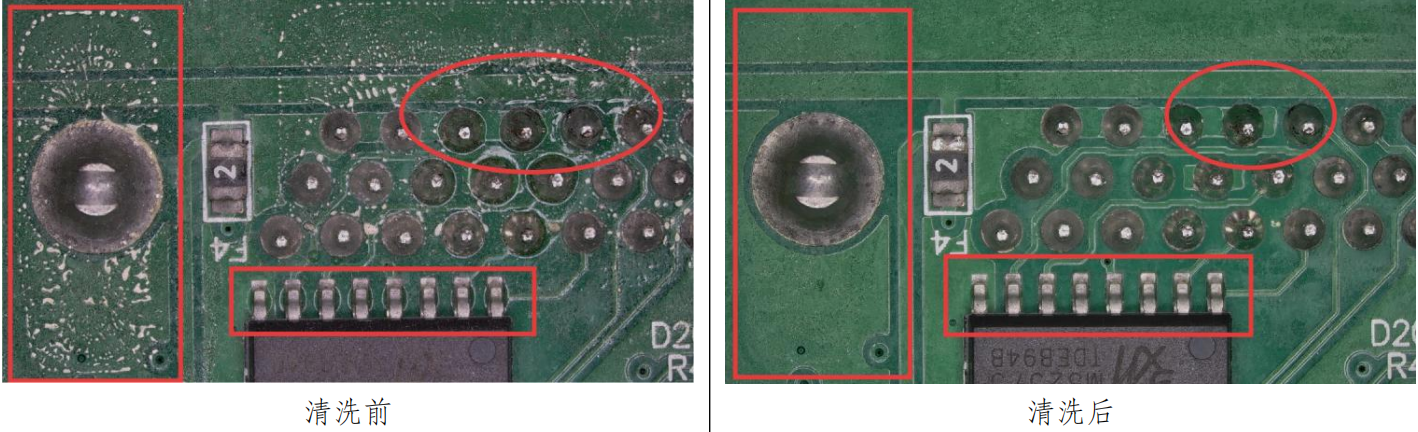

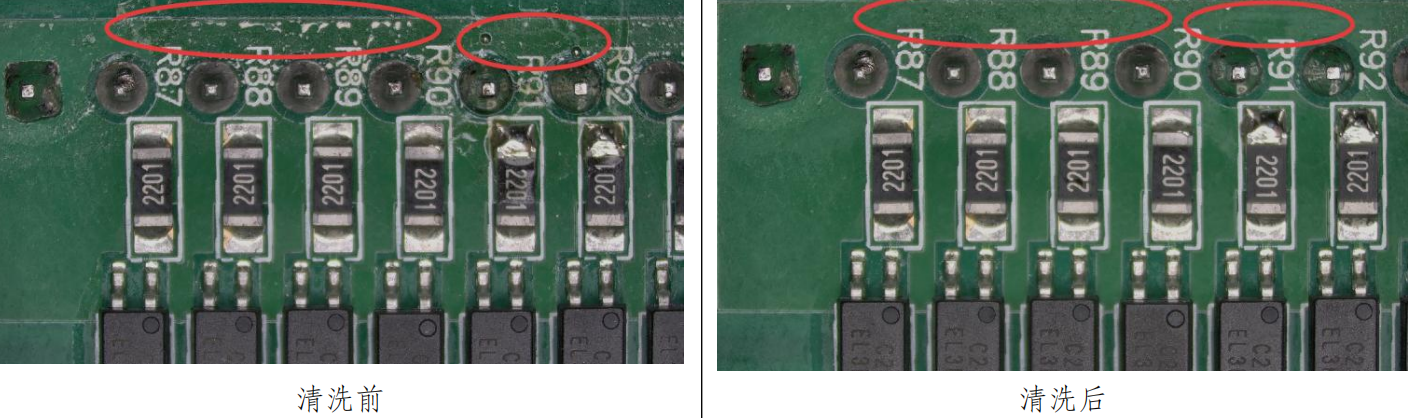

1、锡珠锡渣被剥离，焊盘表面干净

2、油污从板面分离，基材恢复本色

3、焊脚松香退场，露出金属光泽

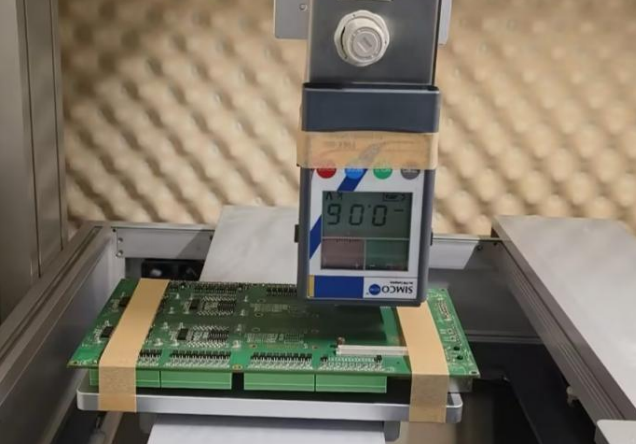

清洗过程中，静电测试：离子平衡电压60V，远低于100V要求。

一次清洗，三类污染物全部清除。没有溶剂、没有废水、没有干燥工序。三点硬实力，把"洗干净"变成可量化的工程参数。

① 颗粒说调就调，一把喷枪管全场

0.05-0.6mm颗粒五档可调——小颗粒洗精密件（0.05-0.2mm），中颗粒洗标准PCBA（0.2-0.4mm），大颗粒洗治具积碳（0.4-0.6mm）。一块板上的焊脚松香、锡珠、油污，调一把参数全清，不用换设备。（来源：CO-350产品知识库）

② 边洗边吸，污染物不外泄

负压集尘腔体设计，清洗头把剥离的污染物同步吸入过滤系统，不飞散、不二次污染。产线旁边就能用，不需要单独隔离间。

③ 防静电设计，敏感器件不碰"雷"

静电要求≤100V，实际打样离子平衡电压60V。MOS管、芯片、电阻电容——干冰清洗对敏感器件友好，不依赖空化效应，不靠化学腐蚀，物理剥离无应力残留。

不止PCBA：干冰清洗还能管这些

颗粒尺寸可调——小颗粒低压洗精密件，大颗粒高压洗治具积碳。

干冰+等离子组合拳：干冰去厚污，等离子做活化，水滴角从78°降到21°。

微可宁管"焊前焊后洗干净"——等离子活化焊盘、干冰剥离残留、负压除尘清灰，全程无水无溶剂。

Vcam管"焊中测得准"——炉温监控、回流焊影像、氧浓度分析等等。

洗得干净不是运气，是用工程参数说的。

不是每块PCBA都需要干冰清洗。但当松香擦不掉、环保审厂卡在废液处理上的时候，至少知道还有一条路——不滴水，也能洗干净。
