SAC305 为什么成为无铅焊料的事实标准？三元、高银、低银合金全解析

进入无铅时代后，锡基焊料合金的"配方"越来越多——SAC305、SAC387、SAC405、SAC105、SAC0307……产线工程师面对一长串牌号，常常只冒出一个问题：到底该用哪一个？

答案可能反直觉：真正在产线上铺开最广的，不是参数最激进的高银合金，而是看起来"中庸"的 SAC305。本文用一张对照表，把三元、高银、低银三类合金的取舍讲清楚，帮你建立"按产品选合金"的判断框架。

一、SAC305 到底是个什么配方

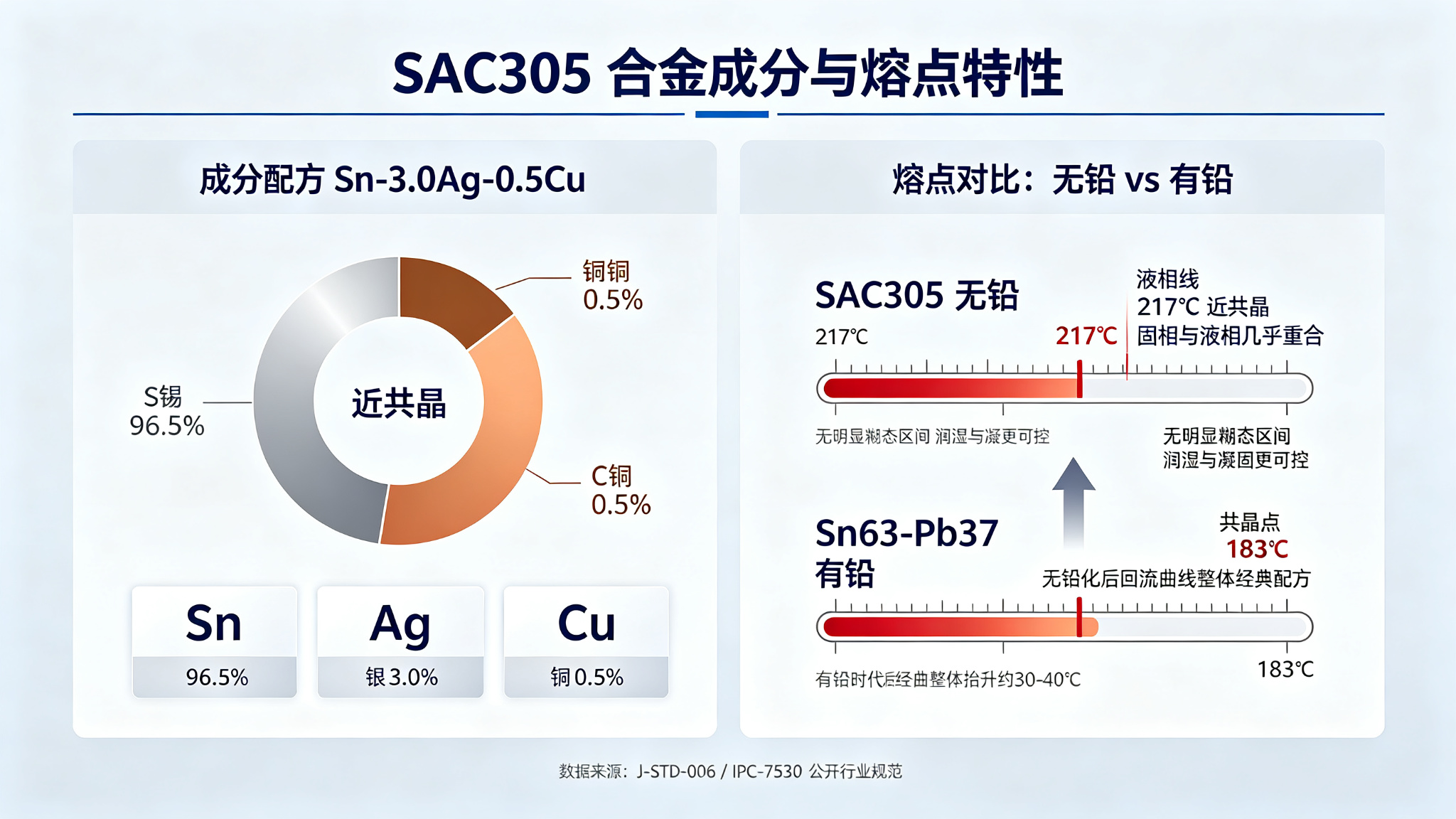

SAC 是 Sn（锡）–Ag（银）–Cu（铜）三元体系的缩写。SAC305 即 Sn-3.0Ag-0.5Cu，行业标准允差为 Ag 3.0±0.2%、Cu 0.5±0.1%。

它最关键的属性是近共晶——液相线（完全熔化温度）约 217℃，固相线与液相线几乎重合。这意味着它没有明显的"糊态区间"，润湿与凝固更可控，这是它能被大规模量产接受的基础。

作为对照，有铅时代的经典 Sn63-Pb37 共晶点仅 183℃。这也是无铅化后，整条回流曲线必须整体抬升约 30–40℃ 的根本原因——合金换了，设备、曲线、乃至清洗工艺都得跟着重设。

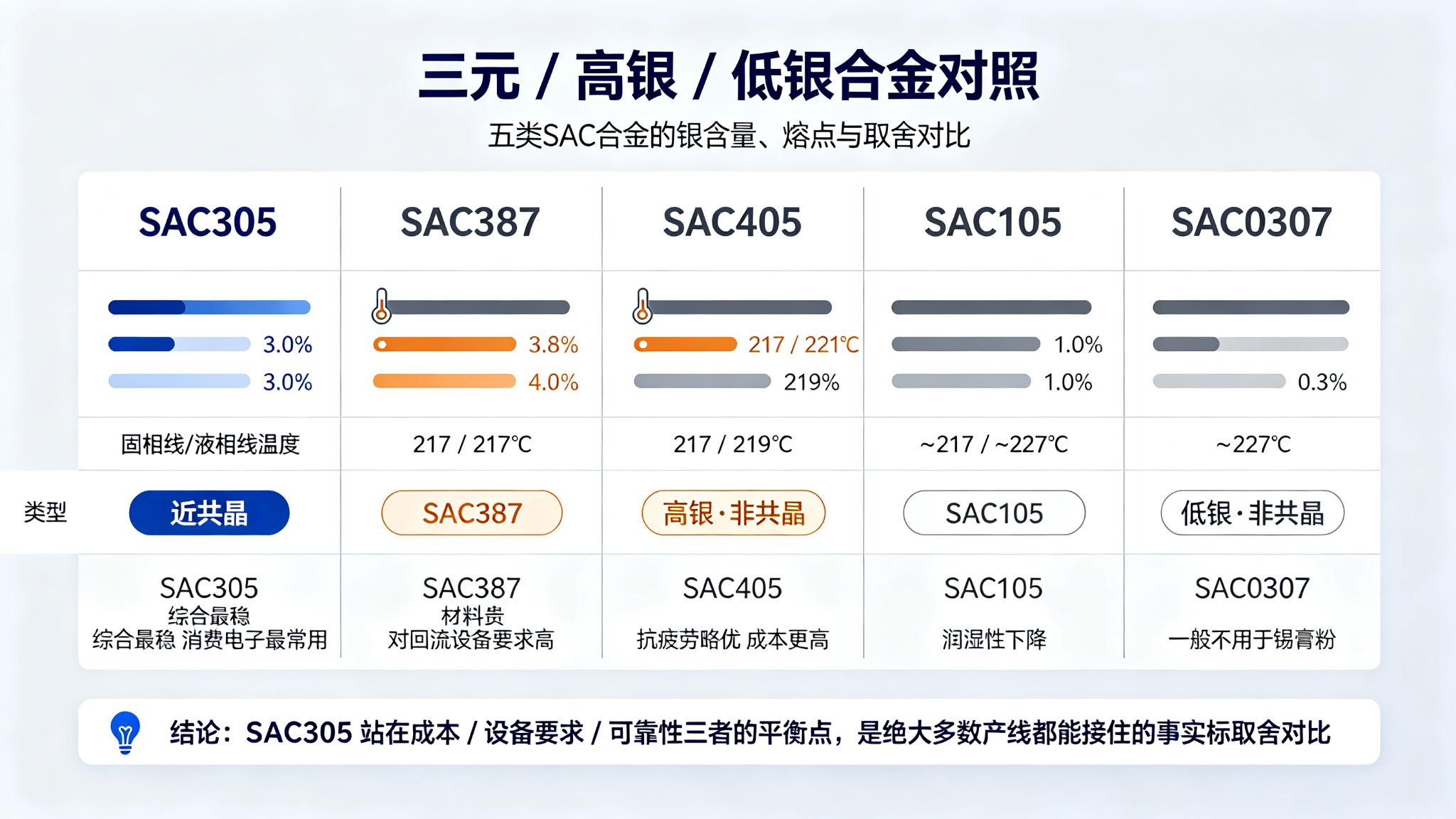

二、三元 / 高银 / 低银：一张对照表

高银合金（SAC387 / 405）的优势在于更好的抗热疲劳与机械强度，代价是材料成本显著上升，且对回流焊炉的温度均匀性、冷却能力提出更高要求——多数常规产品并不会为这点边际收益买单。

低银合金（SAC105 / 0307）则走向另一个极端：银含量降低会削弱润湿与导电可靠性，且非共晶带来的糊态区间让工艺窗口更窄，通常不建议用于制作锡膏粉末。

公开教材中的结论很明确：SAC305 具备优良的延展性、导电性与抗氧化性，是消费电子领域应用最广泛的合金；只有在医疗、高频通讯等必须保障特定电器特性的场景，才会"上高银"。

三、为什么是 SAC305 胜出，而不是参数更靓的 others

选合金，本质是在"成本 / 设备要求 / 可靠性"三者之间找平衡点：

成本端：SAC305 银耗适中，相比 SAC405，在长年大批量生产中可省下可观的贵金属材料费用；

设备端：它对回流焊炉的要求是"主流水平即可"，不需要为它专门改造温区或冷却；

可靠性端：近共晶特性 + 成熟的工艺窗口，让良率稳定可控。

SAC305 恰好站在"绝大多数产线都能接住"的那个位置。它不是单项最强，却是综合最稳——这正是"事实标准"的真正含义。

两个实务中的坑值得提醒：

1、同一产线混用不同银含量合金：会导致炉后残留成分漂移、IMC 生长不一致，给追溯与失效分析埋雷；换合金必须同步重设曲线。

2、来料成分以次充好：市面上存在用低银冒充 SAC305 的情况。正规来料应提供成分检测报告，配合焊前清洁（见下文）去除氧化层，才能保证润湿一致。

合金选定之后，真正决定焊点质量的，是"曲线"和"洁净度"两端：

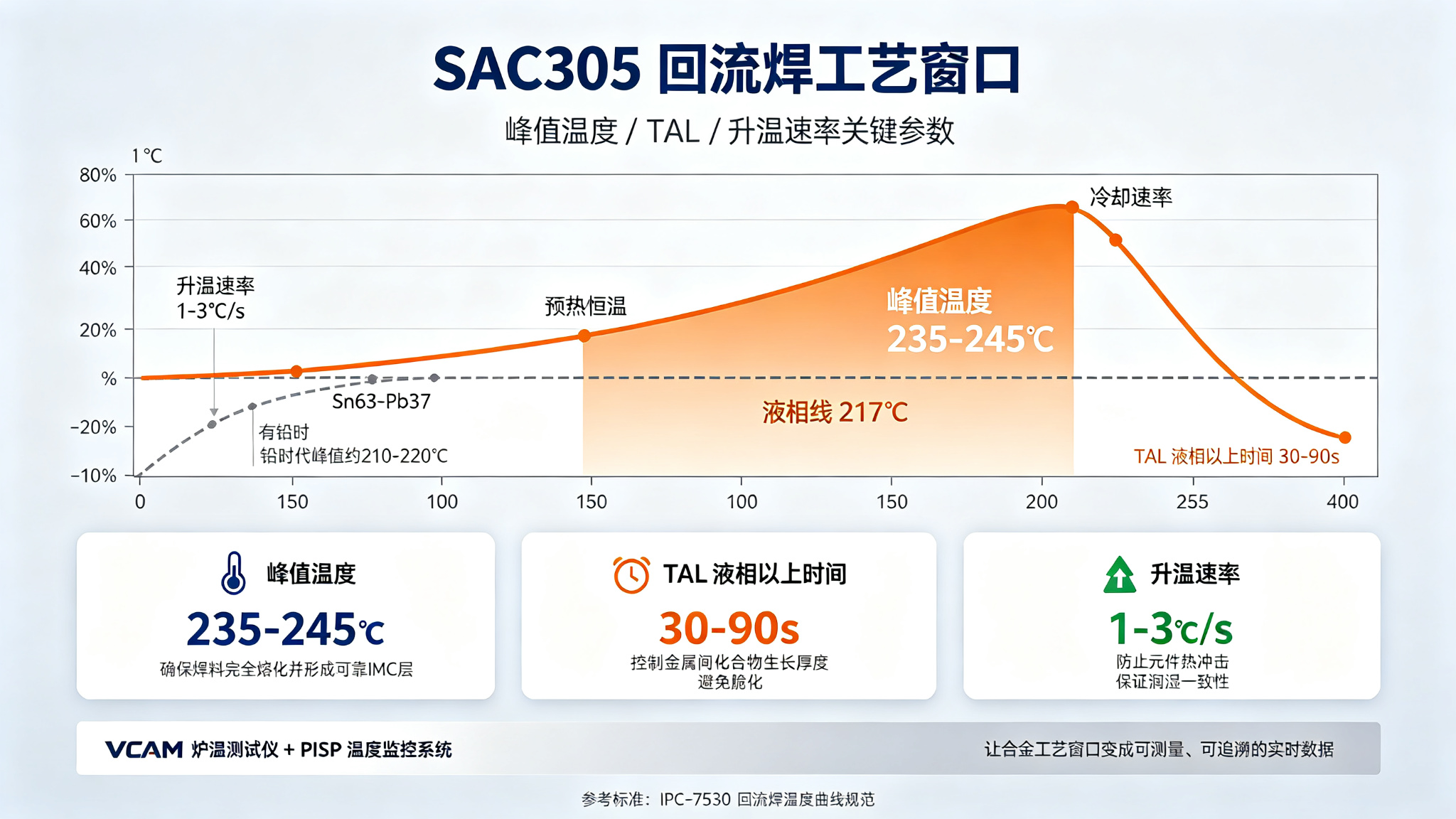

1、稳定的温度曲线：VCAM 回流焊炉配合炉温测试仪（i7 / Mini / iXP 系列）与 PIS 温度监控系统，把合金的工艺窗口（如峰值 235–245℃、TAL 30–90s、升温 1–3℃/s）变成可测量、可追溯的实时数据；

2、洁净的焊点：微可宁干法清洗设备（AP-C350 等离子、CL5441 干冰、VC-C500 离子风）在焊接前后去除氧化层与残留，让 SAC305 的润湿与 IMC（金属间化合物）生长更可靠。

稳定的曲线与洁净的焊点，是高可靠焊接的一体两面。

SAC305 不是最强，而是最稳。理解三元、高银、低银的差异，你就明白自己的产线为什么这么设——也能在面对"要不要上高银"的提议时，给出有依据的判断。

数据来源说明：本文所引合金牌号、成分允差、熔点/液相线（SAC305 217℃、Sn63-Pb37 183℃ 等）、相关标准（J-STD-006、IPC-7530 等）均来源于公开教材与行业通用规范，用于技术知识分享，未编造客户案例与虚假数据。
